- Ref.: 304418
- Marca: Parker / Sporlan
- As placas de interface da série IB foram desenvolvidas como complementos econômicos para as placas de controle de temperatura TCB
- A série IB está disponível em cinco modelos básicos, IB1, IB2, IB3, IB6 e IB ESX e cada um pode aceitar sinais de entrada analógicos de 4-20 miliamperes ou 0-10 volts CC
- Todos são projetados para permitir que sinais de controle fornecidos externamente controlem uma ou duas válvulas de motor de passo Sporlan, incluindo válvulas de controle de evaporador CDS, válvulas de desvio de descarga elétrica SDR e válvulas de expansão elétrica SEI/SER/SEH/ESX
- O IB ESX é programado especificamente para controlar a família de válvulas ESX
- O IB1 é programado para controlar qualquer válvula de motor de passo Sporlan com 1596 passos de resolução, o IB2 é usado com válvulas com 2500 passos, o IB3 é usado com válvulas com 3193 passos e o IB6 é usado em válvulas com 6386 passos
- “Q” denota resposta rápida para aplicações especiais

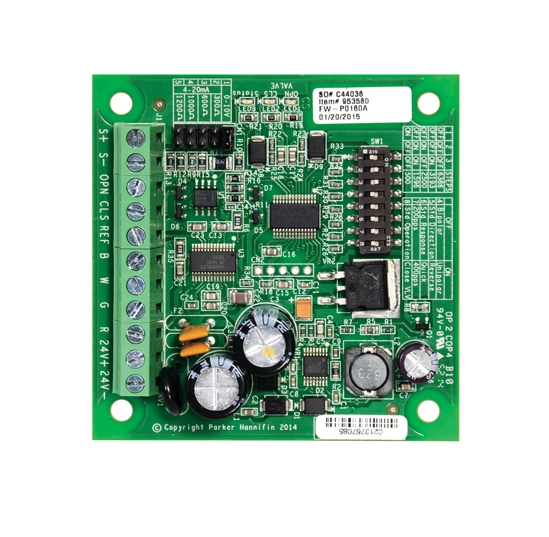

- O IB-G é uma pequena placa de circuito eletrônico que estende a funcionalidade de um controlador de sistema externo para acionar válvulas de motor de passo
- O controlador externo deve fornecer um sinal analógico de 0-10 VCC ou 4-20 mA para o IB-G
- O sinal é então convertido em um sinal de motor de passo para posicionar a válvula
- O IB-G foi desenvolvido com todas as funcionalidades das seguintes placas de interface da série IB, incluindo versões de resposta rápida: IB 1, IB 2, IB 3, IB 6 e IB ESX
- Todas essas opções são configuráveis no IB-G
- O IB-G pode aceitar sinais de entrada analógicos de 4-20 miliamperes ou 0-10 volts CC e foi projetado para permitir que sinais de controle fornecidos externamente controlem uma ou duas válvulas de motor de passo Sporlan, incluindo válvulas de controle de evaporador CDS, válvulas de desvio de descarga elétrica SDR e válvulas de expansão elétrica SEI/SER/SEH/SEV/ESX*
- Os recursos aprimorados incluem indicadores de LED para alimentação e posição da válvula, uma opção para 400 pulsos por segundo (pps) e um recurso de abertura ou fechamento da válvula
- O IB-G pode controlar apenas uma única válvula ESX
